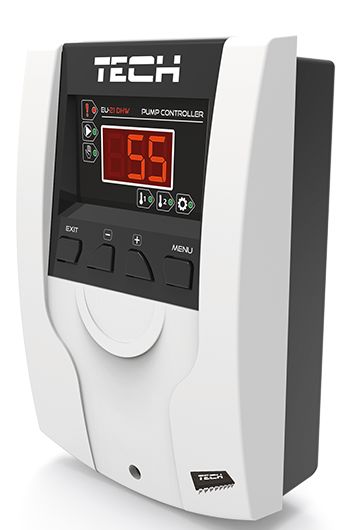

Tarbevee küttepumba kontroller EU-21 CWU

Sooja vee regulaator EU-21  CWU on universaalne regulaator. On varustatud kahe temperatuurianduriga, mis on mõeldud küttevee tsirkulatsioonipumba juhtimiseks. Regulaatori ülesanne on pump sisse lülitada, kui anduri temperatuuride erinevus ületab seatud väärtuse (T2-T1 ≥ Δ), välja arvatud juhul, kui T2 ≥ pumba aktiveerimise miinimumlävi. Pump lülitub välja, kui T2 ≤ T1 või T2

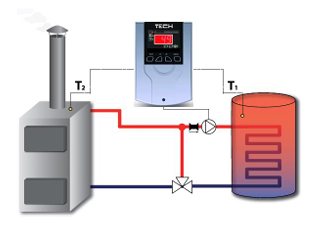

1. Muutujate tähendus: T1 = Temperatuur 1 (tavaliselt tagasivoolu või madalama potentsiaaliga soojuskandja temperatuur antud juhul veeboileri temperatuur) T2 = Temperatuur 2 (tavaliselt väljund- või soojuskandja temperatuur, kõrgema potentsiaaliga antud juhul katla temperatuur) Δ (delta) = Määratud temperatuuride erinevuse lävi (nt. 5 °C) Aktiveerimislävi = Minimaalne temperatuur, millest kõrgemal üldse pumpa käivitada võib (nt 30 °C) Pump = Ringpumba lülitus (töötab või ei tööta)

2. Reeglid sammhaaval:

Reegel 1 – Pumba käivitamine:

Kui: T2 – T1 ≥ Δ ja T2 ≥ Aktiveerimislävi → Pump töötab.

Milleks?
Pump peab töötama ainult siis, kui:

1. T2 on piisavalt palju kõrgem kui T1 (soojuskadu või soojusülekande vajadus on piisav),

2. T2 ise on üldse piisavalt kuum (et mitte pumpada külma vett süsteemi).

Näide:
Δ = 5 °C, Aktiveerimislävi = 35 °C

• Kui T2 = 40 °C, T1 = 32 °C → 40 – 32 = 8 ≥ 5 ja 40 ≥ 35 → Pump käivitub.

• Kui T2 = 37 °C, T1 = 36 °C → erinevus 1 °C (< 5) → pump ei käivitu, kuigi T2 on > 35 °C.

Reegel 2 – Pumba väljalülitamine (või mittekäivitamine):

Kui: T1 ≥ T2 või T2 < Aktiveerimislävi → Pump ei tööta.

Milleks?
Pump peatub või ei käivitu, kui:

1. T1 on võrdne või suurem kui T2 (soojusvool lõppes või on vastupidine – võib juhtuda alguses või pärast soojusvahetust),

2. T2 on liiga madal (soojusallikas ei ole piisavalt soe).

Näide:

• Kui T1 = 38 °C, T2 = 37 °C (T1 ≥ T2) → pump ei tööta.

• Kui T2 = 30 °C (< 35 °C) → pump ei tööta, isegi kui T2 – T1 oleks suur.

3. Loogika eesmärk:

Selline juhtimine tagab, et pump töötab ainult siis, kui on mõtet soojust üle kanda (piisav temperatuuride erinevus) ja soojusallikas on piisavalt kuum.
See säästab energiat, väldib asjatut pumba käitamist ja kaitseb süsteemi (nt et ei pumpaks liiga külma vett boilerisse).
